1.1 海绵城市的概念

海绵城市,是指城市在适应环境变化和应对雨水带来的自然灾害等方面具有良好的“弹性”,也可称之为“水弹性城市”。比喻城市像海绵一样,遇到有降雨时能够就地或者就近吸收、存蓄、渗透、净化雨水,补充地下水、调节水循环;在干旱缺水时有条件将蓄存的水释放出来,并加以利用,从而让水在城市中的迁移活动更加“自然”,不完全依赖下水道等“灰色设施”。

1.2 海绵城市的四项基本内涵

(1) 本质:城镇化与环境资源的协调发展

(2) 目标:让城市“弹性适应”环境变化和自然灾害

(3) 转变排水防涝思路

(4) 开发前后的水文特征基本不变

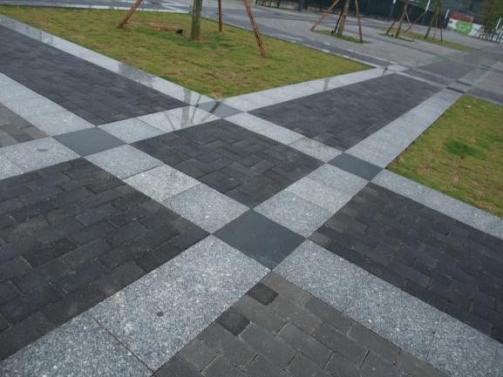

2.1 透水铺装

概念与构造  透水铺装按照面层材料不同可分为透水砖铺装、透水水泥混凝土铺装和透水沥青混凝土铺装，嵌草砖、园林铺装中的鹅卵石、碎石铺装等也属于渗透铺装。透水铺装结构应符合《透水砖路面技术规程》（CJJ/T188）、《透水沥青路面技术规程》（CJJ/T190）和《透水水泥混凝土路面技术规程》（CJJ/T135）的规定。透水铺装典型构造如图 2-1 所示。

                                                                                                                             图 2-1 透水砖铺装典型结构示

2.2 绿色屋顶

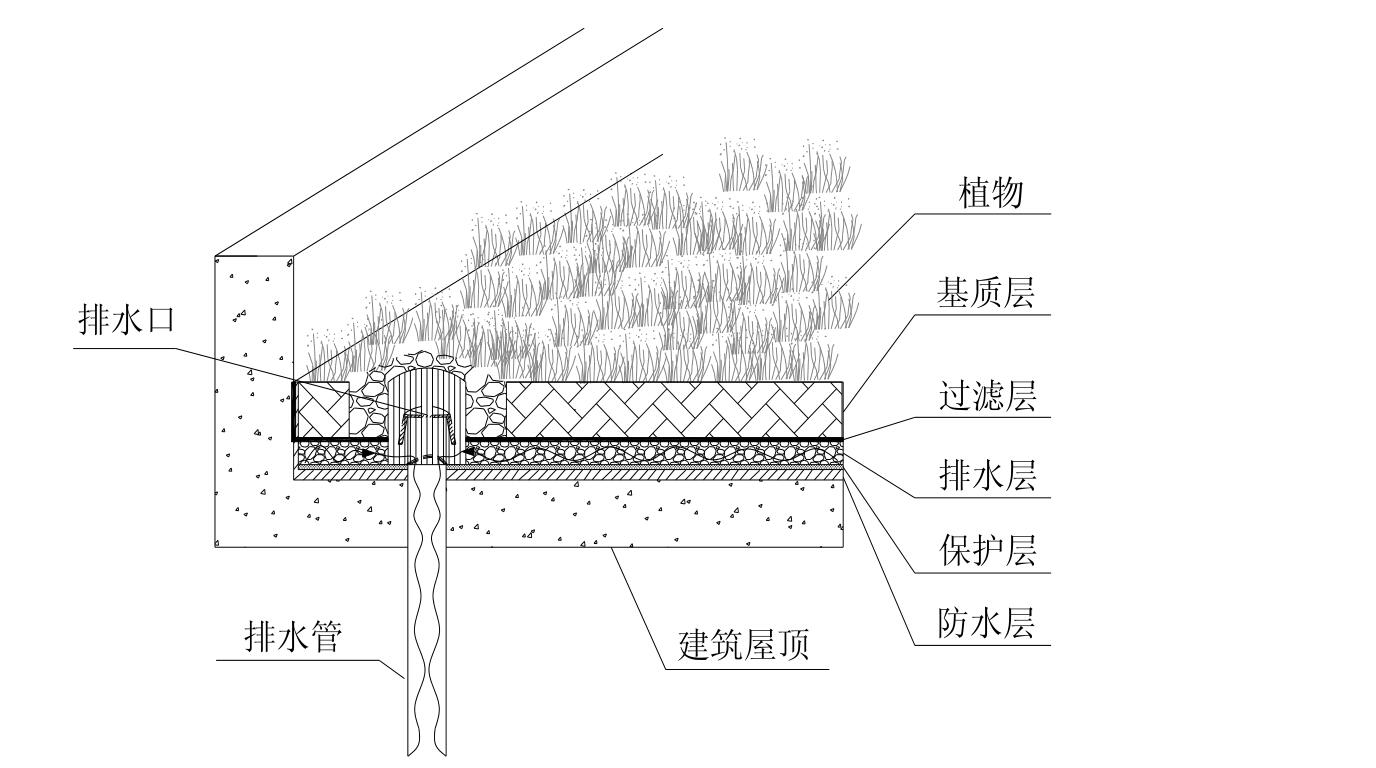

概念与构造   绿色屋顶也称种植屋面、屋顶绿化等，根据种植基质深度和景观复杂程度，绿色屋顶又分为简单式和花园式，基质深度根据植物需求及屋顶荷载确定，简单式绿色屋顶的基质深度一般不大于 150 mm，花园式绿色屋顶在种植乔木时基质深度可超过 600 mm，绿色屋顶的设计可参考《种植屋面工程技术规   程    》  （JGJ155）。     绿色屋顶的典型构造如图 2-2 所示。

                                                                                                       图 2-2  绿 色 屋 顶 典 型 构 造 示 意 图

2.3 下沉式绿地

概念与构造   下沉式绿地具有狭义和广义之分，狭义的下沉式绿地指低于周边铺砌地面或道路在 200 mm 以内的绿地；广义的下沉式绿地泛指具有一定的调蓄容积（在以径流总量控制为目标进行目标分解或设计计算时，不包括调节容积），且可用于调蓄和净化径流雨水的绿地，包括生物滞留设施、渗透塘、湿塘、雨水湿地、调节塘等。狭义的下沉式绿地典型构造如图 2-3 所示。

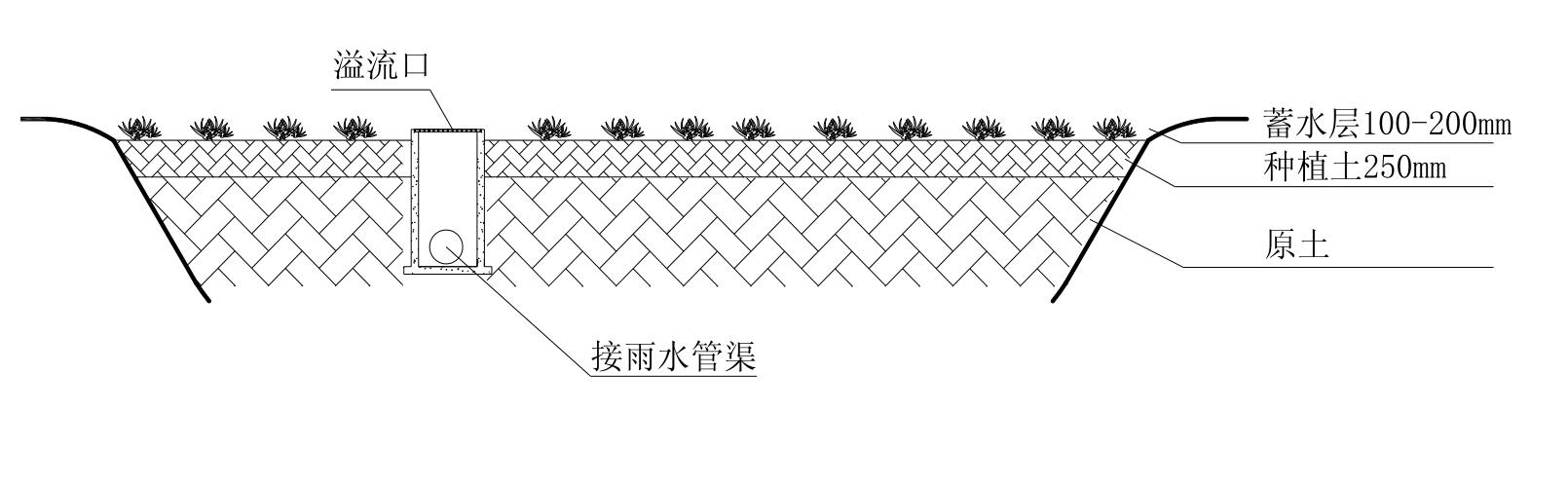

                                                                                                      图 2-3 狭义的下沉式绿地典型构造示意图

2.4 生物滞留设施

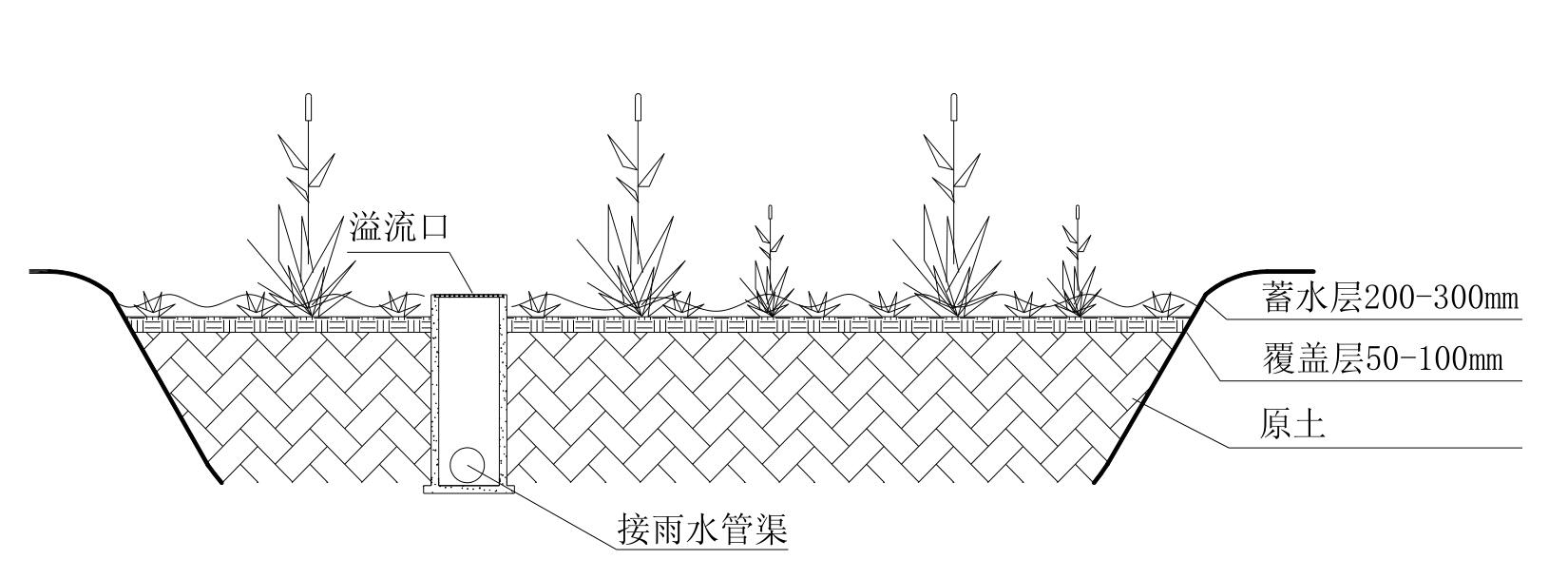

概念与构造   生物滞留设施指在地势较低的区域，通过植物、土壤和微生物系统蓄渗、净化径流雨水的设施。生物滞留设施分为简易型生物滞留设施和复杂型生物滞留设施，按应用位置不同又称作雨水花园、生物滞留带、高位花坛、生态树池等。简易型和复杂型生物滞留设施典型构造如图 2-4 所示。

                                                                                               图 2-4 简易型生物滞留设施典型构造示意图

2.5 渗透塘

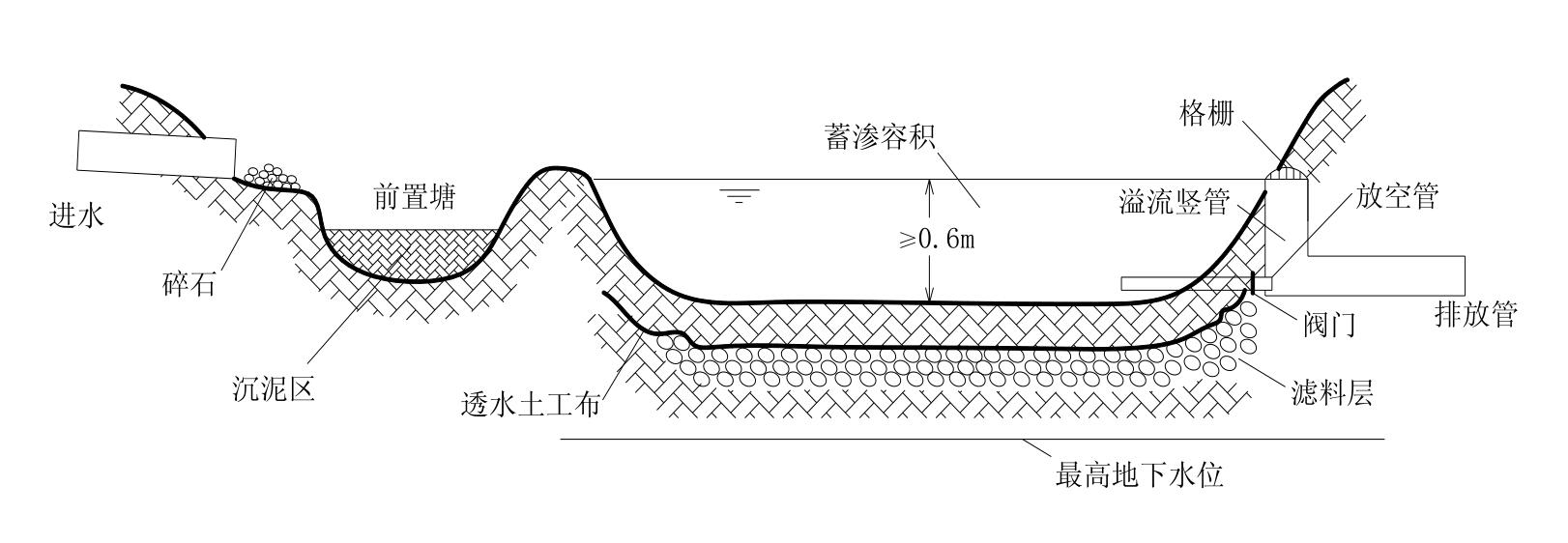

概念与构造   渗透塘是一种用于雨水下渗补充地下水的洼地，具有一定的净化雨水和削减峰值流量的作用。渗透塘典型构造如图 2-5 所示。

                                                                                                                                      图 2-5 渗透塘典型构造示意图

2.6 渗井

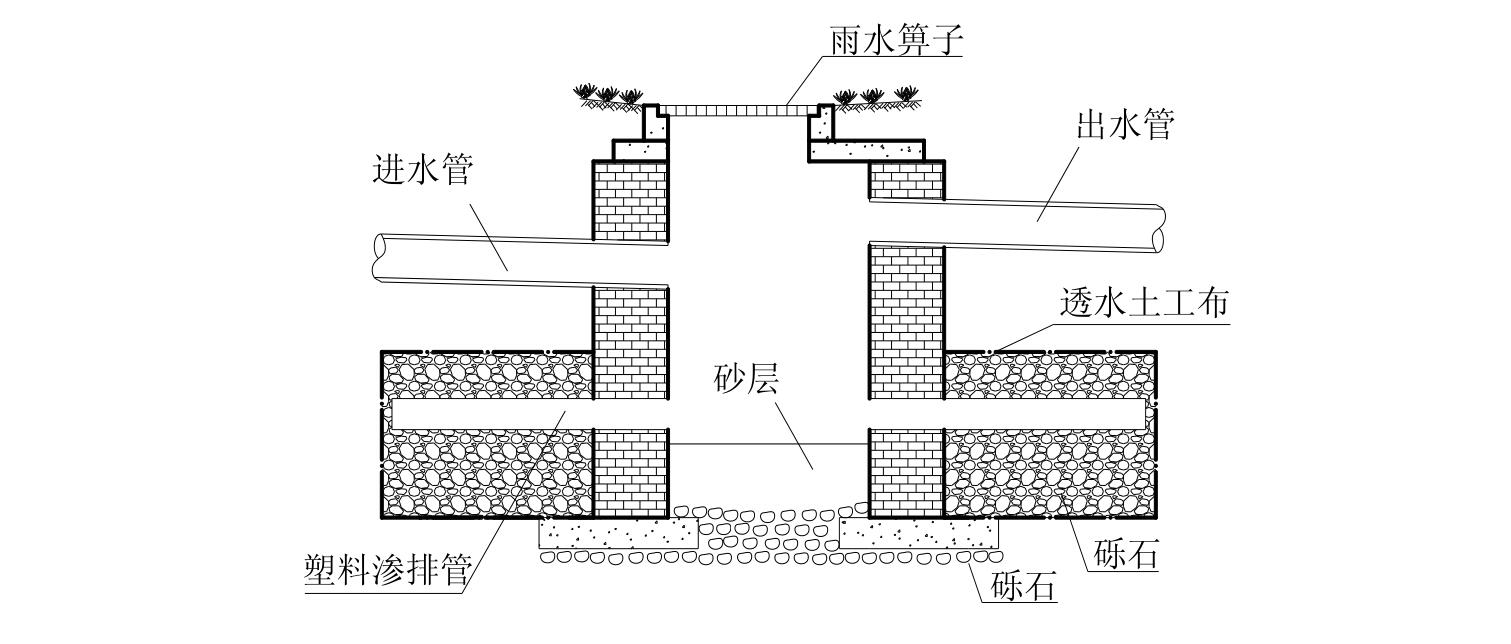

概念与构造 渗井指通过井壁和井底进行雨水下渗的设施，为增大渗透效果， 可在渗井周围设置水平渗排管，并在渗排管周围铺设砾（碎）石。辐射渗井的典型构造如图 2-6 所示。

                                                                                                                       图 2-6 辐射渗井构造示意图

2.7 湿塘

概念与构造   湿塘指具有雨水调蓄和净化功能的景观水体，雨水同时作为其主要的补水水源。湿塘有时可结合绿地、开放空间等场地条件设计为多功能调蓄水体，即平时发挥正常的景观及休闲、娱乐能，暴雨发生时发挥调蓄功能，实现土地资源的多功能利用。湿塘的典型构造如图 2-7 所示。

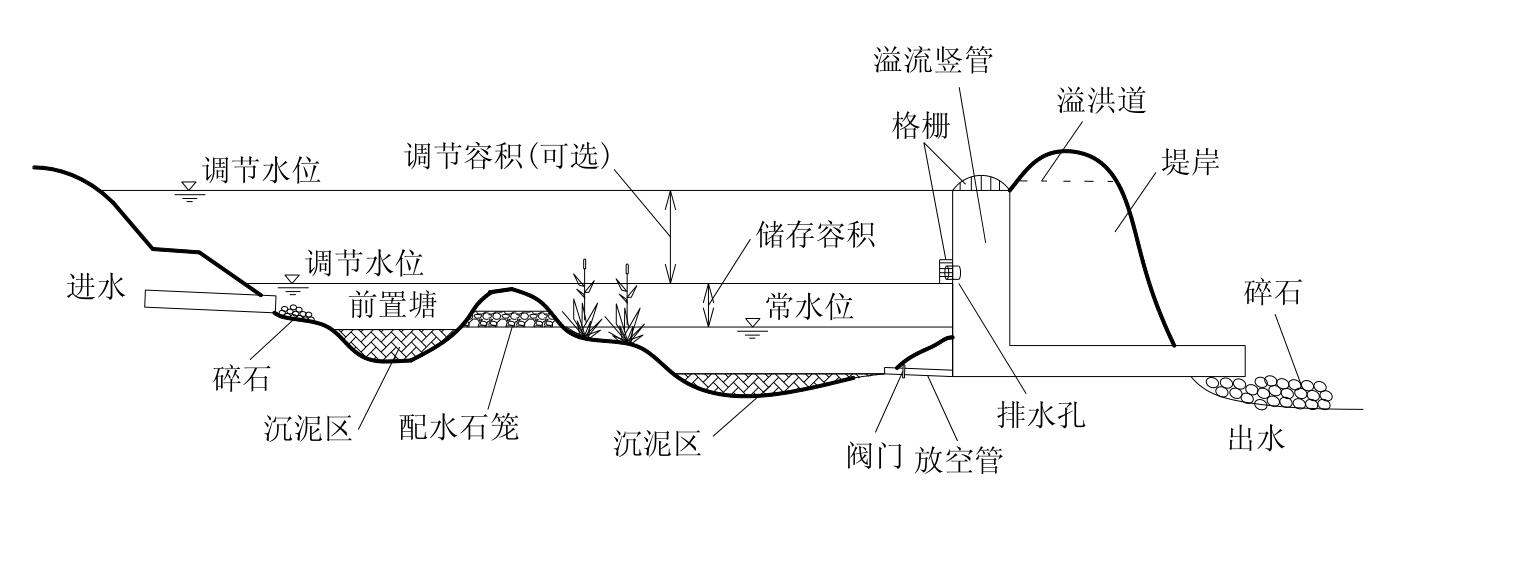

                                                                                                                   图 2-7 湿塘典型构造示意图

2.8 雨水湿地

概念与构造   雨水湿地利用物理、水生植物及微生物等作用净化雨水，是一种高效的径流污染控制设施，雨水湿地分为雨水表流湿地和雨水潜流湿地，一般设计成防渗型以便维持雨水湿地植物所需要的水量，雨水湿地常与湿塘合建并设计一定的调蓄容积。

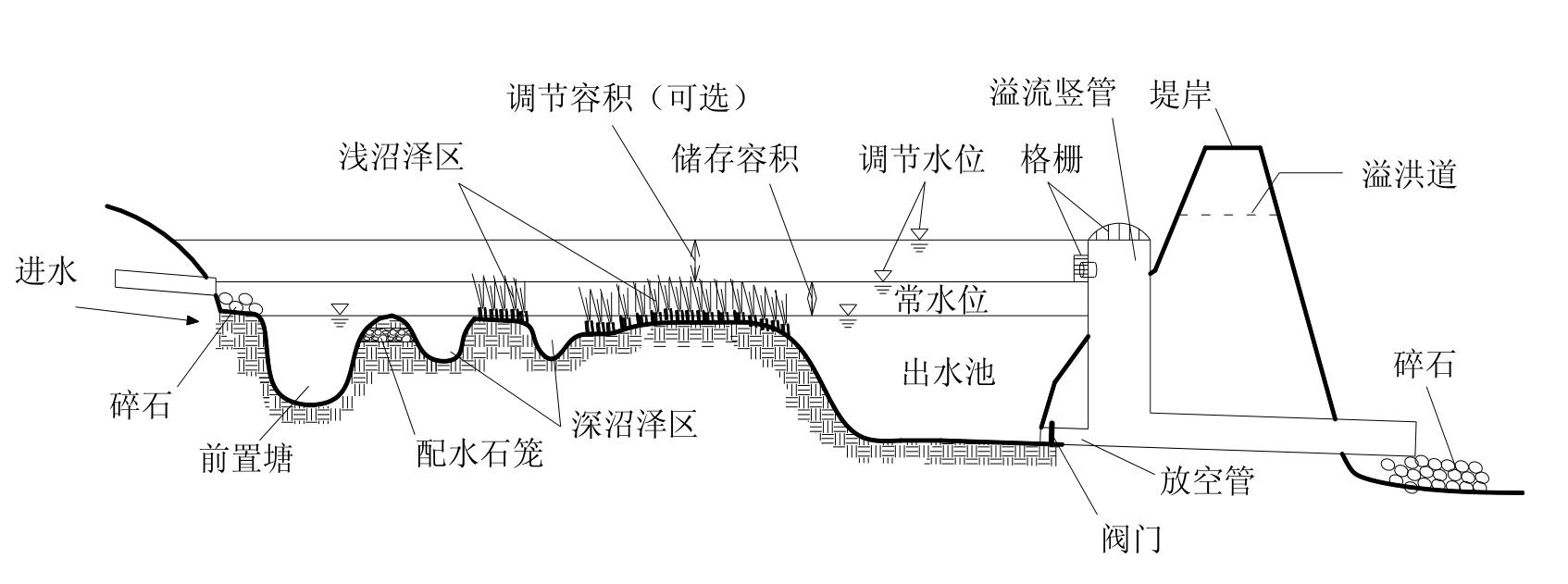

雨水湿地与湿塘的构造相似，一般由进水口、前置塘、沼泽区、出水池、溢流出水口、护坡及驳岸、维护通道等构成。雨水湿地典型构造如图 2-8 所示。

                                                                                                                              图 2-8 雨水湿地典型构造示意图

2.9 蓄水池

概念与构造   蓄水池指具有雨水储存功能的集蓄利用设施，同时也具有削减峰值流量的作用，主要包括钢筋混凝土蓄水池，砖、石砌筑蓄水池及塑料蓄水模块拼装式蓄水池，用地紧张的城市大多采用地下封闭式蓄水池。蓄水池典型构造可参照国家建筑标准设计图集《雨水综合利用》（10SS705）

2.10 植草沟

概念与构造   植草沟指种有植被的地表沟渠，可收集、输送和排放径流雨水， 并具有一定的雨水净化作用，可用于衔接其他各单项设施、城市雨水管渠系统和超标雨水径流排放系统。除转输型植草沟外，还包括渗透型的干式植草沟及常有水的湿式植草沟，可分别提高径流总量和径流污染控制效果。

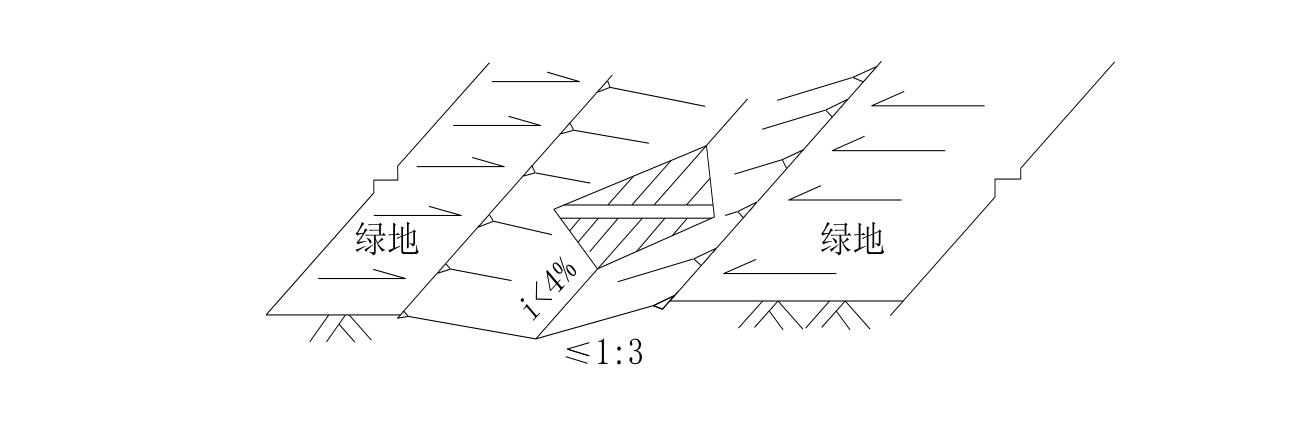

转输型三角形断面植草沟的典型构造如图 2-10所示。

                                                                                                        图 2-10 转输型三角形断面植草沟典型构造示意图

2.11 渗管/渠

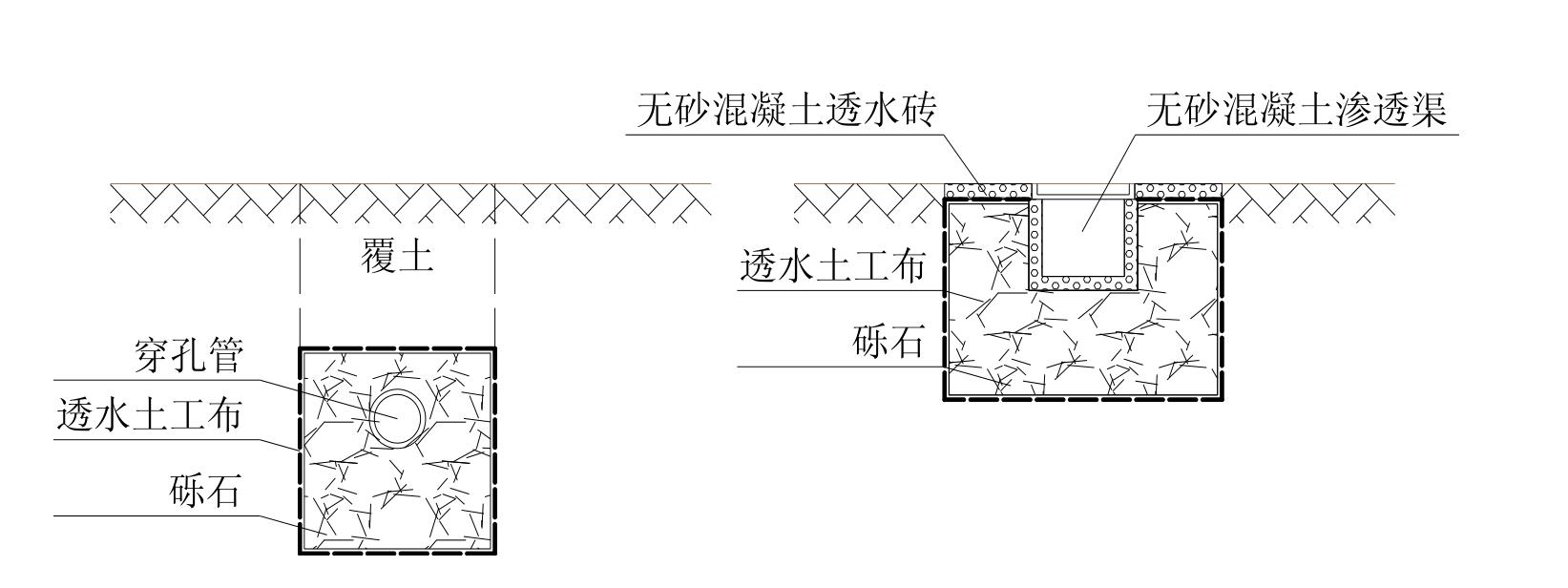

概念与构造   渗管/渠指具有渗透功能的雨水管/渠，可采用穿孔塑料管、无砂混凝土管/渠和砾（碎）石等材料组合而成。渗管/渠典型构造如图 2-11所示。

                                                                                                                    图 2-11 渗管/渠典型构造示意图

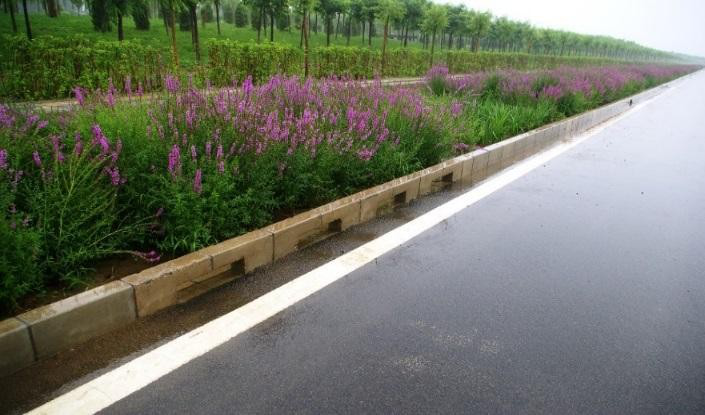

2.12 植被缓冲带

概念与构造   植被缓冲带为坡度较缓的植被区，经植被拦截及土壤下渗作用减缓地表径流流速， 并去除径流中的部分污染物，植被缓冲带坡度一般2%-6%，宽度不宜小于 2 m。植被缓冲带典型构造如图 2-12 所示。

                                                                                                                     图 2-12 植被缓冲带典型构造示意图
